史逸雪（整理）

　　1現場總線控制系統

　　現場總線控制系統（FCS）利用現場總線作為工業控制系統的骨干網絡，以滿足工業現場中，控制系統、執行機構和測量設備之間能夠?qū)崿F(xiàn)多節點數字通信的需求，具有可拓展性強、組網靈活的特點。同時，采用現場總線思想搭建的FCS還利于現場設備的數字化、信息化和智能化發展，整個系統的功能分散在處于不同位置的設備中[1]。在某些領域中，原本采用可編程邏輯控制器（PLC）搭建的工業控制系統演變成了FCS。同時，在另一些領域中，原本所采用的集散控制系統（DCS）隨著技術的發展也逐步過渡到FCS。因此，F(xiàn)CS來源于DCS和PLC，但又與它們存在著本質的區別[1]。在當前工業過程控制中也主要應用這三大控制系統。

　　可編程控制器(Programmable Logic Controller)是一種數字運算操作的電子系統,專為工業環境下的應用而設計。它采用一類可編程的存儲器,用于其內部存儲程序、執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令,并通過數字式或模擬式輸入/輸出,控制各種類型的機械或生產過程。PLC最初是為了取代傳統的繼電器接觸器控制系統而開發的,它最適合在以開關量為主的系統中使用。計算機技術和通信技術的飛速發展，使得大型PLC的功能極大地增強,以至于它后來能完成DCS的功能。另外加上它在價格上的優勢,所以在許多過程控制系統中PLC也得到了廣泛的應用[2]。

　　集散控制系統(Distributed Control System)也稱為分布式控制系統，它把控制技術、計算機技術、圖像顯示技術以及通信技術結合起來,實現對生產過程的監視、控制和管理。它既打破了常規控制儀表功能的局限,又較好的解決了早期計算機系統對于信息、管理和控制作用過于集中帶來的危險性。它主要用于大規模的連續過程控制系統中, 如石化、電力等[3]。

　　現場總線控制系統（Fieldbus Control System，F(xiàn)CS）是由現場總線技術和產品組成的新型控制系統。現場總線控制系統通過數字化、雙向、多站的網絡化結構，將總線控制系統與現場的智能化總線設備連接起來，可以使整個工藝流程的自動化效率得到飛躍的提升，同時可降低整個工程生命周期各方面的綜合成本[4]?，F(xiàn)場總線的標準較多，有將近20種， 現階段市場比較常見的現場總線有HART現場總線、Modbus現場總線、FF現場總線、CAN現場總線、LonWorks總線和PROFIBUS現場總線等?？梢哉f，F(xiàn)CS兼?zhèn)淞薉CS與PLC的特點，而且跨出了革命性的一步。

　　FCS 的主要技術特點如下：

　?。?）通信協議一致公開?，F(xiàn)場總線系統具有開放性、標準性和一致性的特點，不同供應商的不同種類設備只要支持相同的通信協議即可通過現場總線組合在一起形成基于網絡的過程控制系統；

　?。?）互可操作性和互換性。互可操作性是處于總線上的所有設備間能夠完成信息的交互。 而互換性指的是來自不同供應商的類似設備如支持同樣的總線協議可直接互換；

　?。?）具備功能自治性，系統將傳感測量、補償計算、工程量處理與控制等功能分散到現場設備中進行，現場設備可以獨立完成過程控制的基本功能，并可隨時診斷設備的運行狀態；

　?。?）相比于采用集散結合的DCS系統，F(xiàn)CS采用全分布式的架構，大大簡化了控制系統的復雜性[1]；

　　2智能儀表

　　現場智能儀表，如智能化的傳感器、變送器、執行器等器件是實現FCS的基礎。智能儀表以微處理器為主體，結合計算機技術和測量技術，可彌補傳統模擬儀表由于硬件本身的缺陷造成的低精度和低可靠性等問題，通過數字信號傳遞測量信息，將數字化延伸至現場層。

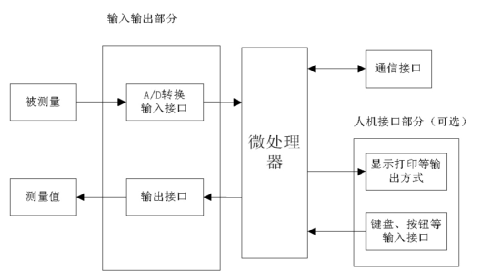

　　智能儀表結構上分為硬件和軟件兩大部分。智能儀表的硬件結構主要包括微處理器、輸入/輸出接口、人機接口和通信接口。微處理器用于接收和處理外部的輸入信息，并將處理結果以不同的方式輸出。同時負責對智能儀表各部分的運行進行調度和監控。輸入/輸出接口電路主要實現測量信號的傳輸和數字化轉換以及開關量的輸入、輸出等功能。人機接口電路主要實現使用者和儀表間的信息交流功能。通信接口電路將儀表的測量數據和狀態信息傳輸各上位機或其他儀表系統，以便進行信息共享、數據分析和處理。

　　智能儀表的軟件部分主要包括監控程序和功能執行程序兩大部分。監控程序是專門用來協調各個功能執行模塊和操作者關系的程序，是智能儀表軟件運行的主線，在智能儀表的程序系統中充當組織調度的角 色。功能執行程序由實現各種儀表的實質性功能的軟件模塊組成，如初始化、自檢、時鐘、 測量、數據處理、控制決策、人機交互、信號輸出和通信等。

　　3.FCS在核動力儀控系統中的應用

　　與一般工業領域的儀控系統相比，核動力儀控系統特別顯著的特點是其總體結構設計應滿足相關核工業標準和法規要求，與此同時還應該滿足核工業安全性、可用率、可靠性等方面的要求。

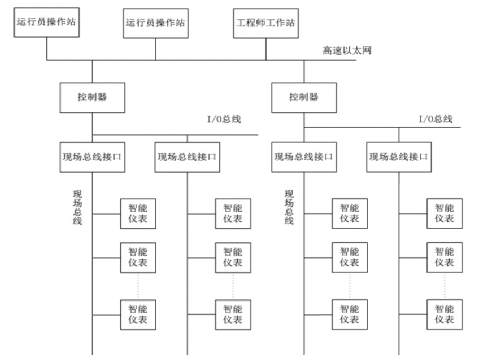

　　目前在核電廠以及其他核動力裝置中，智能儀表應用較少，且部分使用智能儀表的場合也僅僅是替代模擬儀表，只利用了智能儀表的高精度特性，未充分利用智能儀表的其他優勢，如通過數字化信號進行儀表和控制系統的雙向交流，儀表自診斷等功能。由于核動力裝置對儀表設備的特殊需求，還需考慮儀表的抗輻照性能。目前，由于智能儀表微處理器部分對輻照較為敏感，所以在輻照量較高的應用場所，為充分保證儀控系統的安全可靠，仍需要使用模擬儀表。大部分采用以DCS為基礎，擴展現場總線接口的方式實現現場總線網絡的構建。在DCS的控制器上掛接現場總線接口卡件，通過接口卡件擴展出多條總線網段，然后經現場總線與現場智能儀表相連。同時控制器可通過I/O接口與模擬儀表連接。

　　隨著FCS 在工業領域中的不斷應用，其相比于傳統PLC、DCS具有很多優勢外，也給儀控系統設計帶來了很大的挑戰。針對核動力設施的特殊需求，在原有控制系統的基礎上充分融合 FCS的技術特點，實現儀控系統的智能化、小型化，亦是未來核動力裝置儀控系統的技術發展趨勢[5]。

　　[1]張曉敏.FCS在核電站儀控系統中的應用淺析統[J].科技視界，2021（23）：62- 65.

　　[2]李曉.淺析PLC、DCS、FCS三大控制系統[J].科技論壇，2005（1）：158- 159.

　　[3]崔起明. PLC、DCS、FCS三大控制系統基本特點與差異[J].自動化技術與應用，2013（03）：91- 93.

　　[4]崔家政.現場總線在數字化電廠中的應用[J].電子技術,2021,50(05):180-181.

　　[5]王雪梅.智能儀表在核動力裝置中的應用[J].科技視界, 2019(06):58-60.
